Le compas de réduction

Publié par Gérard SOLER

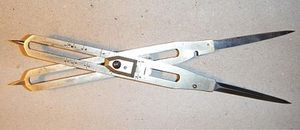

Un compas de réduction datant de la fin du XIXè siècle.
Un compas de réduction datant de la fin du XIXè siècle.

Cet article est dédié à tous ceux qui ont des difficultés à reporter un dessin à une échelle voulue sur un châssis.

Définition

Le compas est un instrument de géométrie servant à tracer des cercles ou des arcs de cercle, mais il sert aussi à reporter ou à mesurer des distances.

Il existe une multitude de forme de compas pour des usages et utilisations différentes, je vous laisse , si vous êtes curieux, le soin d'en faire la découverte sur internet.

Le "Compas de réduction" (puisqu'il ressemble fort à un compas) est un instrument de report de côte avec comme particularité le pouvoir d'agrandir ou de rétrécir un dessin en fonction d'une échelle choisie.

Léonard de Vinci en avait une utilisation fréquente.

Suivez bien cet article puisque je me propose de vous en expliquer le fonctionnement et de faire un pas à pas pour en construire un à moindre frais.

Pour ceux qui veulent l'acquérir, cet instrument est en vente au magasin LE GÉANT DES BEAUX ARTS au prix de 8,95 euros.Vous trouverez ci-dessous l'image de cet outil.

Le compas de réduction
Le compas de réduction

Principe

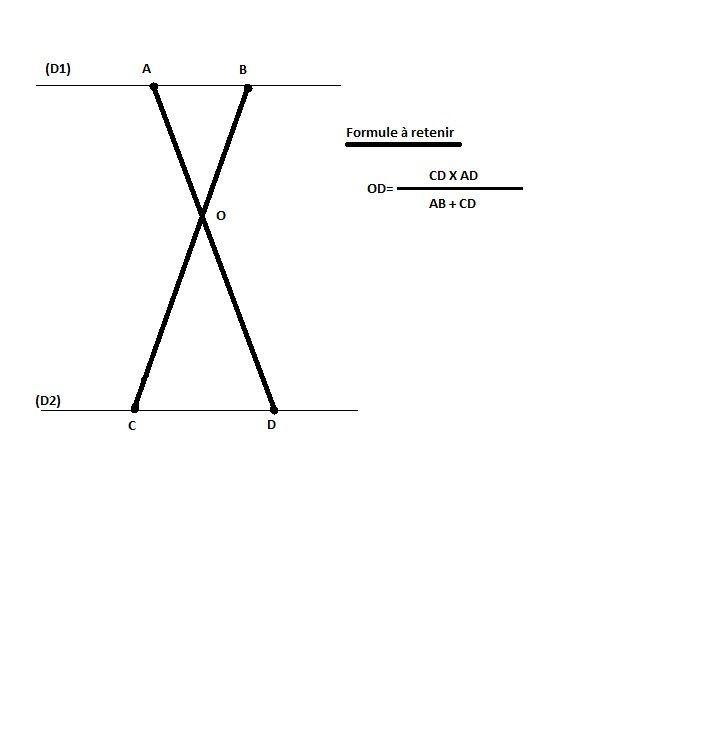

Le compas de réduction est une application découlant du Théorème de THALES (cours de 3 éme). Voyez le schéma ci-dessus, nous avons deux sécantes coupées par deux droites parallèles. Il nous faut déterminer la position du point O par rapport à un des points A,B,C ou D.

Après calcul je l'ai déterminé par rapport à D voir la formulation sur le schéma.

Pour appliquer cette formule que connaît-on?

On connaît AB valeur de la mesure d'unité 1 cm par exemple

On connaît CD la valeur d'agrandissement 2 cm par exemple (le rapport 1/2 est ma valeur d'agrandissement)

On connaît AD la longueur de la branche du compas 50 cm par exemple

Pour cet exemple aprés calcul OD mesure 33,33cm

Donc quelque soit la taille de votre compas et du rapport d'agrandissement que vous choisirez avec cette petite formule vous pouvez construire votre compas de réduction.

Construire son compas de réduction

Fourniture:

1 champlat sapin 2 arrondis sans nœud 4x18mm L=2.5m 1.80 euros chez LM

(assez pour en faire plusieurs).

Sur la photo mes bois proviennent d'un calendrier offert par la pharmacie.

Une petite vis (mon diamètre fait 3,5mm , la longueur 20mm) avec un écrou.

Comme vous allez être amené à démonter votre compas pour changer d'échelle ou pour simplement le resserrer , je vous conseille une vis papillon ou une vis molette.

Deux longues étiquettes.

Le compas de réductionLe compas de réduction
Matériel

Une perceuse avec un forêt adapté à votre vis

Un bout de papier de verre

Du scotch

Une scie à onglet

lime à bois

Un mètre

Un crayon au bout pointu

Une planchette bois (pour ne pas percer la nappe ou la table)

Commençons

Coupez du champlat deux lattes de longueurs égales et la plus longue possible (il faut que ces deux baguettes de bois assemblées puissent être rangées dans votre boîte à peinture).

Tracez au crayon l'axe sur ces baguettes ainsi que les pointes aux extrémités.

Le compas de réduction
Le compas de réduction

Coupez les pointes avec votre scie à onglet , ébavurez ci-besoin.

Faire coincider les deux lattes (coté plat),les scotcher et corriger à la lime à bois et au papier de verre les longueurs et les défauts de coupe.

Reporter sur l'axe la valeur OD (reprendre la formule).

Sur mon compas j'ai reporté mes valeurs au pas de 25

1:1        1:1,25     1:1,50      1:175      1:2       1:1,225       1:25       1:275        1:3

Passons au perçage

Avant de percer, marquez d'un coup de pointeau l'emplacement du trou. Vous guiderez ainsi le forêt pendant le perçage.

Assurez-vous de percer perpendiculairement au champlat.

Le compas de réduction
Le compas de réduction
Le compas de réduction

Au sujet du report à l'aide de votre compas

Veuillez reporter vos côtes par rapport à deux axes perpendiculaires comme le montre le schéma ci-contre.
